Massive Zeiteinsparung bei der Fahrzeugaufrüstung / Thermomodul M-TDC 8 ermöglicht erstmals steckerlose Kontaktierung zwischen Messstelle und Modul

Veröffentlicht am:

Artkel teilen:

Mit dem neuen Thermomodul M-TDC 8 stellt IPETRONIK sein erstes Thermogerät mit
patentiertem TDC-Verfahren (Thermo-Direct-Connect) vor. Dieses ermöglicht
erstmals die steckerlose Kontaktierung zwischen der Messstelle und dem Modul.
Das Sensorkabel wird einfach in das Gerät geschoben, wo es automatisch
kontaktiert und verriegelt. Dieses Prinzip ist schnell, direkt und
unkompliziert. Das spart wertvolle Zeit bei der Aufrüstung von Messstellen und
Sensoren und ermöglicht noch effizientere Arbeitsabläufe.

Denn nach wie vor ist die Kontaktierung von Fühlerleitungen an Steckern ein
manueller, aufwendiger und vor allem zeitintensiver Vorgang, bei dem beide
Leitungen händisch mit den Schraubkontakten der Stecker verbunden werden. Auch
ist dieser besonders anfällig für Messfehler, etwa durch eine falsche Verpolung

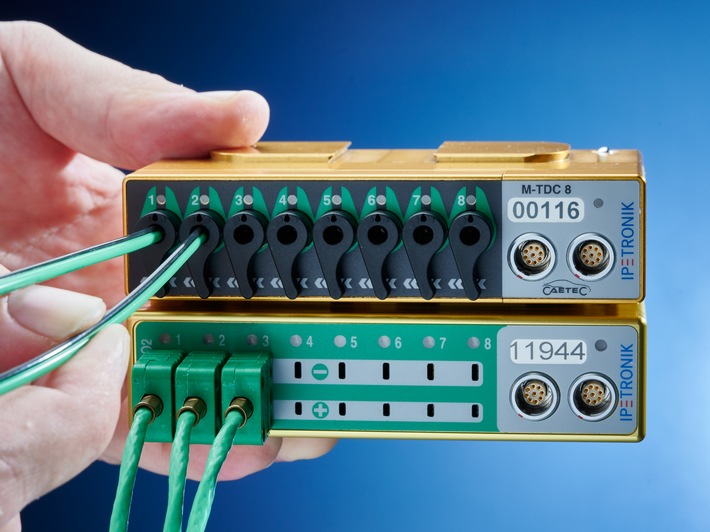

der Drähte. Darum hat IPETRONIK die neue Form der Kontaktierung entwickelt: das
8-kanalige M-TDC 8 besitzt einen feinmechanisch ausgearbeiteten
Sensorleitungs-Kontaktkopf, in den die birnenförmige Thermoleitung eingeschoben
wird. Hier kommt es über spezielle Nadeladapter zur Kontaktierung und
automatischen Kabelverriegelung.

Der Leitungsquerschnitt des Kabels ist asymmetrisch gestaltet, um einen
verpolungssicheren Sensoranschluss gewährleisten zu können. So wird
sichergestellt, dass die Thermoelement-Leitung stets mit der richtigen Polung in
das Modul eingeführt wird. Darüber hinaus ist das Kabelmantel-Material äußerst
strapazierfähig: es ist mit einem auf Teflon®-basierenden Mantel- und
Isolationswerkstoff versehen. Dadurch ist das Material mechanisch belastbar,
besitzt enorme Widerstandskraft gegen aggressive Medien und gute elektrische
Isolationseigenschaften. Außerdem ist das Kabel besonders hitze- und
kältebeständig und kann in einem Temperaturbereich von -190 °C bis +260 °C
eingesetzt werden.

Da das TDC-System kompatibel zu bestehenden Sensorsystemen ist, lassen sich auch
herkömmliche Miniatur-Thermoelement-Stecker mit Kontaktblechen an das
Thermomodul anschließen lassen. Dafür wurde speziell die M-TDC Adapterbuchse
entwickelt, die ebenfalls über das Nadelkontaktierungssystem und einen
automatischen Verriegelungsmechanismus verfügt.

Das M-TDC 8 ist primär für den direkten Einbau in den Motorraum konstruiert,
kann aber aufgrund seiner Kompaktheit auch anderweitig verbaut werden. Es
besitzt 8 Thermoelement-Messeingänge Typ K (NiCr/NiAl) und erfüllt sämtliche
Qualitätsanforderungen wie die Schutzklasse IP65, Schock- und
Temperaturresistenz. Messeingänge, CAN-Schnittstelle, Modul-Versorgung sowie
Gehäuse sind untereinander vollständig galvanisch getrennt. Zudem passen sich
Form und Gehäuse nahtlos an die M2-Familie an, sodass das Thermomodul in der
gesamten Systemkette betrieben werden kann.
